浇注系统设计之直浇道设计

放大字体  缩小字体 发布日期:2014-09-11 浏览次数:9677
 直浇道的结构与压铸机的类型有关,分为:立式冷室压铸机用直浇道、卧式冷室压铸机用直浇道、热室压铸机用直浇道

(一)立式冷室压铸机用直浇道



立式冷室压铸机用直浇道主要的组成:

2-13 立式冷室压铸机用直浇道

1—余料 2—喷嘴 3—浇道套 4—定模镶块 5-分流锥



1、直浇道的设计要点

    (1)根据内浇道截面积选择喷嘴导入口直径。

ABC各段均有脱模斜度,A段为1.30B段为1.30~30C段的斜度根据镶块厚度来确定,镶块厚斜度小,反之则大。

2)直浇道各段连接处的直径单边放大0.5~1.0mm

3)由定模镶块与分流锥构成的环形通道截面积一般为喷嘴导入口的1.2倍左右。分流锥直径为:

式中:d2是直浇道底部环型截面处的外径(mm)d1是直浇道小端(喷嘴导入口)处直径(mm)

4)直浇道与横浇道连接处要求圆滑过渡。

2、浇口套设计要点

1)浇口套一般镶在定模座板上,采用浇口套可以节省模具钢和便于加工。

2)浇口套一个端面A与喷嘴端面相吻合,控制好配合间隙不允许金属液窜入接合面;浇口套的另一端面B与定模镶块相接,接触面上的镶块孔比浇口套孔大1-2mm

3)应固定牢固,拆装方便。

2-14 立式压铸机用浇口套示意图



3、分流锥设计要点

①分流锥单独加工后装在镶块内,不允许在模具镶块上直接做出。

②分流锥的结构应能起到分流金属液和带出直浇道的作用。

2-15分流锥的结构形式



(二)卧式冷压室压铸机用直浇道



1、卧式冷室压铸机用直浇道是由压室和浇口套形成。

2、压室和浇口套可以制成整体,也可以分别制造。若为后者,压室是压铸机的附件,浇口套装在定模上随压铸零件不同而不同。

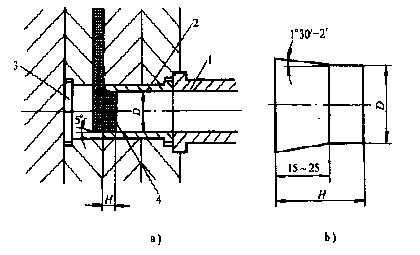

2-16  卧式冷室压铸机用直浇道示意图

a)直浇道结构    b)直浇道起模斜度   1-压室  2-浇道套  3-分流器  4-余料



3、直浇道设计要点



1)直浇道的直径D根据压铸件所需的压射比压和压室充满度确定

2)直浇道厚度H,一般取直径D1/31/2

3)浇口套靠近分型面一端在长度15  25mm范围的内孔上加工出1.30 2的脱模斜度。

4)与直浇道相连接的横浇道一般设置在浇口套的上方,防止金属液在压射前流入型腔。

5)当卧式冷室压铸机采用中心浇口时,直浇道的设计同立式冷室压铸机。要求直浇道位于浇道套内孔的上方,防止金属液在压射前流入型腔。



(三)热压室压铸机用直浇道



热压室压铸机用直浇道是由压铸机上的喷嘴与压铸模上的浇口套、分流锥组成。



1、直浇道设计要点



1)根据压铸件的结构和质量选择直浇道尺寸。

2)根据内浇道截面积选择喷嘴小端直径、一般喷嘴小端直径面积为内浇道截面积的1.1~1.2倍。

3)直浇道环形戴面A-A处的壁厚h,对于小型压铸件取2~3mm,中型压铸件取3~5mm

4)直浇道的脱模斜度一般取2°~ 6°。

5)为适应热压室压铸机高效率生产的需要,通常在浇口套和分流锥内部设置冷却水道。
