冷室压铸机的基本结构

放大字体  缩小字体 发布日期:2014-09-11 浏览次数:4219
 冷室压铸机与热室压铸机的构成基本相同,由机座、开合型机构、压射机构、铸件磺出的机构、调模机构、润精系统、液压系统、电气控制系统、安全防护装置等部分组成。所示为冷室压铸机构成图。

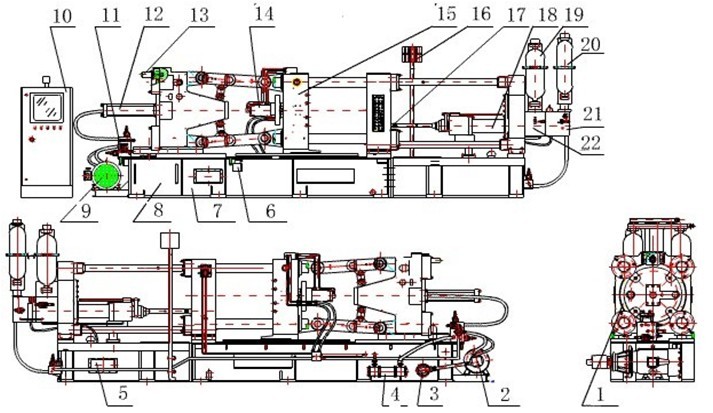

卧式冷室压铸机构成图

1--调型(模)大齿轮 2--液压泵 3--过滤器 4--冷却器 5--压射回油油箱 6--曲肘润滑油泵 7--主油箱 8--机架 9--电动机 10--电箱 11--合型(模)油路板组件 12--合开型(模)液压缸 13--调型(模)液压马达 14--顶出液压缸
15--
锁型(模)柱架 16--型(模)具冷却水观察窗 17--压射冲头 18--压射液压缸 19--快压射蓄能器
20--
增压蓄能器 21--增压油路板组件 22--压射油路板组件
