弯销抽芯机构

放大字体  缩小字体 发布日期:2014-09-11 浏览次数:1713
 弯销抽芯机构的工作原理与斜导柱抽芯机构相同,也是通过开模动作使弯销与滑块之间产生相对运动,从而带动成型零件从压铸件中抽出。弯销抽芯机构主要用于延时抽芯或活动型芯离分型面较远的情况。



一、弯銷抽芯机构的组成

——————————————————————

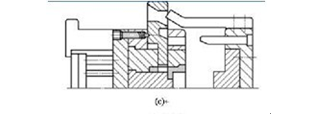

如图4-10所示,弯銷的抽芯过程如图4-11所示。图4-12a)为愁心钱的合模状态。图4-12b)为愁心钱的开模过程。靠压榨机的开模力,卸除了压铸件对定模型芯的包紧力,楔紧块脱离了滑块,弯銷开始进入抽芯状态。图4-12c)中动、定模我完全分开,抽芯过程结束,滑块由限位钉定位,以便再次合模。

4-10   弯銷抽芯机构的组成



1-弹簧2-限位块3-柱头螺钉4-楔紧块5-弯銷6-滑块7-型芯

4-11



4-12  弯銷抽芯过程     1-限位钉 2- 型芯滑块 3- 弯銷 4-楔紧块



弯销抽芯机构与斜导柱抽芯机构比较,有如下特点:



(1) 弯销为矩形截面,比圆形截面的斜导柱可承受的弯曲力大。

(2) 由于抽芯各阶段需要的抽芯力和抽芯速度不同,弯销各段可加工成不同斜度以满足要求。如抽芯开始时要求抽芯力大、速度慢,弯销斜度可小些。然后,采用较大的斜度,以获得较大的抽芯距。当弯销各段斜度不同时,滑块上的弯销孔也应分段与之配合。

(3)弯销抽芯结束后,滑块可以不脱离弯销,所以滑块可不设限位装置。但若抽芯结束后滑块也脱离弯销,则仍需设限位装置。

(4) 弯销孔加工制造困难。



二、弯销设计

 ——————————————————————

弯销抽芯机构中,弯销作为传动元件,有时还可起定位、锁紧作用。



1.弯销的结构形式



弯销的结构形式通常根据抽芯力的大小、抽芯距离的长短、是否需要延时抽芯等因素决定。弯销截面大,多为方形或矩形。如图4-13所示为弯销的基本形式。图(a)所示结构的刚度比斜导柱好,但制造成本高。图(b)所示结构用于抽拔无延时抽芯要求、离分型面垂直距离较近的型芯。图(c)所示结构用于抽拔有延时抽芯要求和离分型面垂直距离较远的型芯。



2.弯销的固定形式



弯销的固定形式如图4-14所示。图(a)及图(b)所示为弯销固定于模外,模套强度高,结构紧凑,但滑块较长。前者用于抽芯距较小的场合,后者用于需较大抽芯力的场合。图(c)及图(d)为弯销固定于模内,为保持模套强度,需增大模套尺寸。前者抽芯力大时,弯销稳定性差,后者辅助块A与弯销同时压入模套,可承受较大抽芯力,稳定性较好。图(e)所示为弯销固定于动模支承板或推板上。用于抽芯距离短、抽芯力不大的场合。



4-13 弯銷的基本形式          4-14  弯銷的固定形式



3、弯銷抽芯机构的锁紧装置



压铸过程中弯銷抽芯机构的滑块也会因胀模力而模外移动, 所以也要考虑设置锁紧装置。但因弯銷为矩形截面,能承受较大弯矩,故当胀模力不大时,可直接用弯銷锁紧滑块。当活动型芯受到的胀模力较大时,可在模套上加楔紧块,顶住弯銷末端,以增加其刚度。如果胀模力很大,则另加楔紧块锁紧滑块。



4、弯銷尺寸的确定

为了表面弯銷在滑块空内卡死,两者间的配合间隙可取0.5mm或更大,滑块斜孔取a+1,如图4-16所示。

4-16弯销与滑块孔的配合
